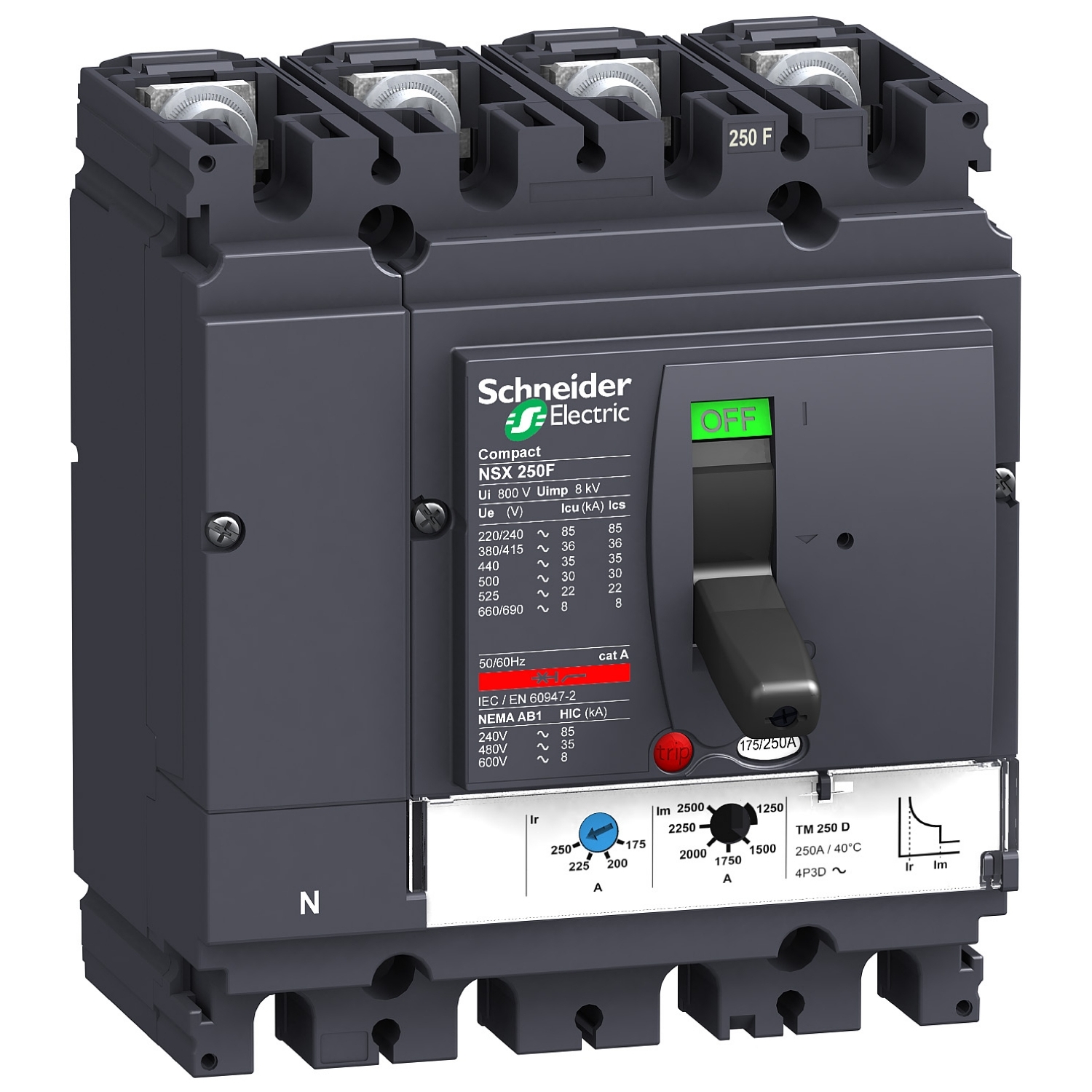

El LV431641 es un interruptor automático de la gama ComPact NSX250F de Schneider Electric, diseñado para aplicaciones de distribución eléctrica de media potencia. Este modelo cuenta con una unidad de disparo térmico-magnético TM-D calibrada a 200 A y ofrece protección contra sobrecargas (ajustable) y cortocircuitos (fija). Posee 4 polos, de los cuales 3 están protegidos (3P + neutro izquierdo sin protección).
Características técnicas principales
- Corriente nominal: 200 A a 40 °C
- Tensión de funcionamiento: hasta 690 V AC (50/60 Hz)
- Capacidad de corte (Icu): 36 kA a 380/415 V AC
- Unidad de disparo: TM-D (LI: protección térmica ajustable y magnética fija)
- Ajuste térmico: de 0.7 a 1 × In
- Ajuste magnético: de 5 a 10 × In
- Durabilidad: 20,000 ciclos mecánicos y hasta 10,000 ciclos eléctricos
- Dimensiones: 140 mm (ancho) × 161 mm (alto) × 86 mm (profundidad)
- Peso: 2.8 kg
- Montaje: fijo en placa posterior
- Grado de protección: IP40
- Normativas: IEC 60947-2, UL 508, NEMA AB1, CSA
Este modelo fue descontinuado en junio de 2023, pero aún puede encontrarse en algunos distribuidores. Una alternativa recomendada por Schneider Electric es el modelo C25F6TM200.
