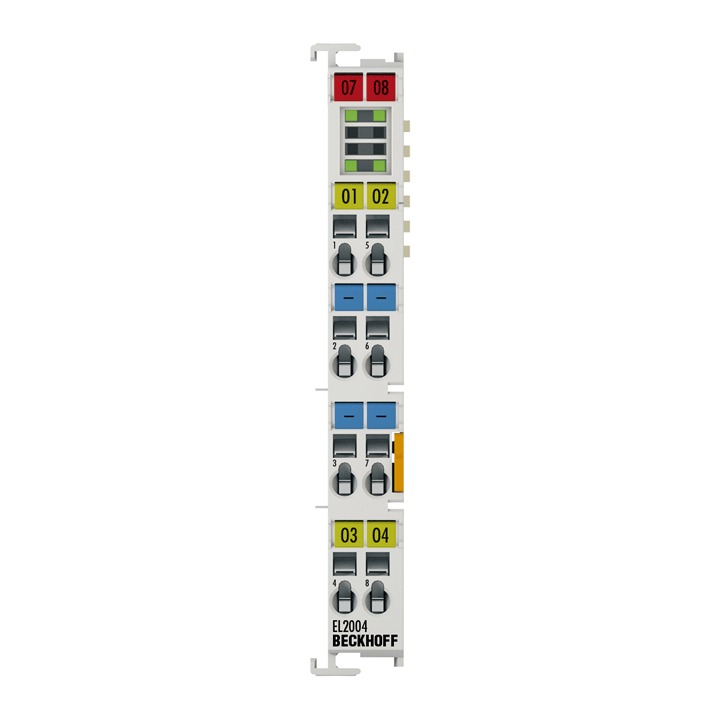

BECKHOFF EL2004
El Beckhoff EL2004 es un terminal de salida digital EtherCAT que permite conectar señales de control binarias de 24 V DC desde un sistema de automatización hacia actuadores en el nivel de proceso, proporcionando aislamiento eléctrico.
Especificaciones técnicas
- Número de salidas: 4 canales digitales
- Tensión nominal de salida: 24 V DC (rango de -15 % a +20 %)
- Corriente máxima por canal: 0,5 A (con protección contra cortocircuitos)
- Tipos de carga compatibles: cargas óhmicas, inductivas y lámparas
- Tiempos de conmutación:
- Encendido (T_ON): 60 µs típicos
- Apagado (T_OFF): 300 µs típicos
- Energía de desconexión para cargas inductivas: máx. 150 mJ por canal
- Consumo de corriente desde la tensión de carga: aproximadamente 15 mA
- Protocolo de comunicación: EtherCAT
- Grado de protección: IP20
- Temperatura de operación: de -25 °C a +60 °C
- Indicadores LED: cada canal cuenta con un LED que indica su estado de señal
Aplicaciones típicas
El EL2004 es adecuado para una variedad de aplicaciones industriales que requieren control preciso de actuadores, como:
- Sistemas de automatización y control de procesos
- Máquinas herramienta CNC
- Equipos de embalaje y manipulación
- Sistemas de transporte y clasificación
- Aplicaciones robóticas
